Tipos de Inversor Solar

• O que é um inversor solar?
• Quais os principais tipos de inversor solar?
  • Inversor Solar Off Grid
  • Inversor Solar On Grid
  • Inversor Solar Híbrido
  • Inversor Grid Tie Central (Inversor Centralizado)
  • Inversor Grid Tie Modular (Inversor String com múltiplos MPPTs)
  • Microinversores

Um inversor é um dispositivo eletrônico que transforma energia elétrica de corrente contínua (CC) — como a que vem de baterias, células a combustível ou painéis solares — em energia de corrente alternada (CA), que é a forma usada pela maioria dos equipamentos elétricos.

A energia de saída em CA precisa ter a voltagem, a frequência e a qualidade adequadas para funcionar corretamente com os aparelhos conectados. Além disso, quando o sistema está ligado à rede elétrica, o inversor precisa ajustar sua saída para estar em sincronia com a energia da rede.

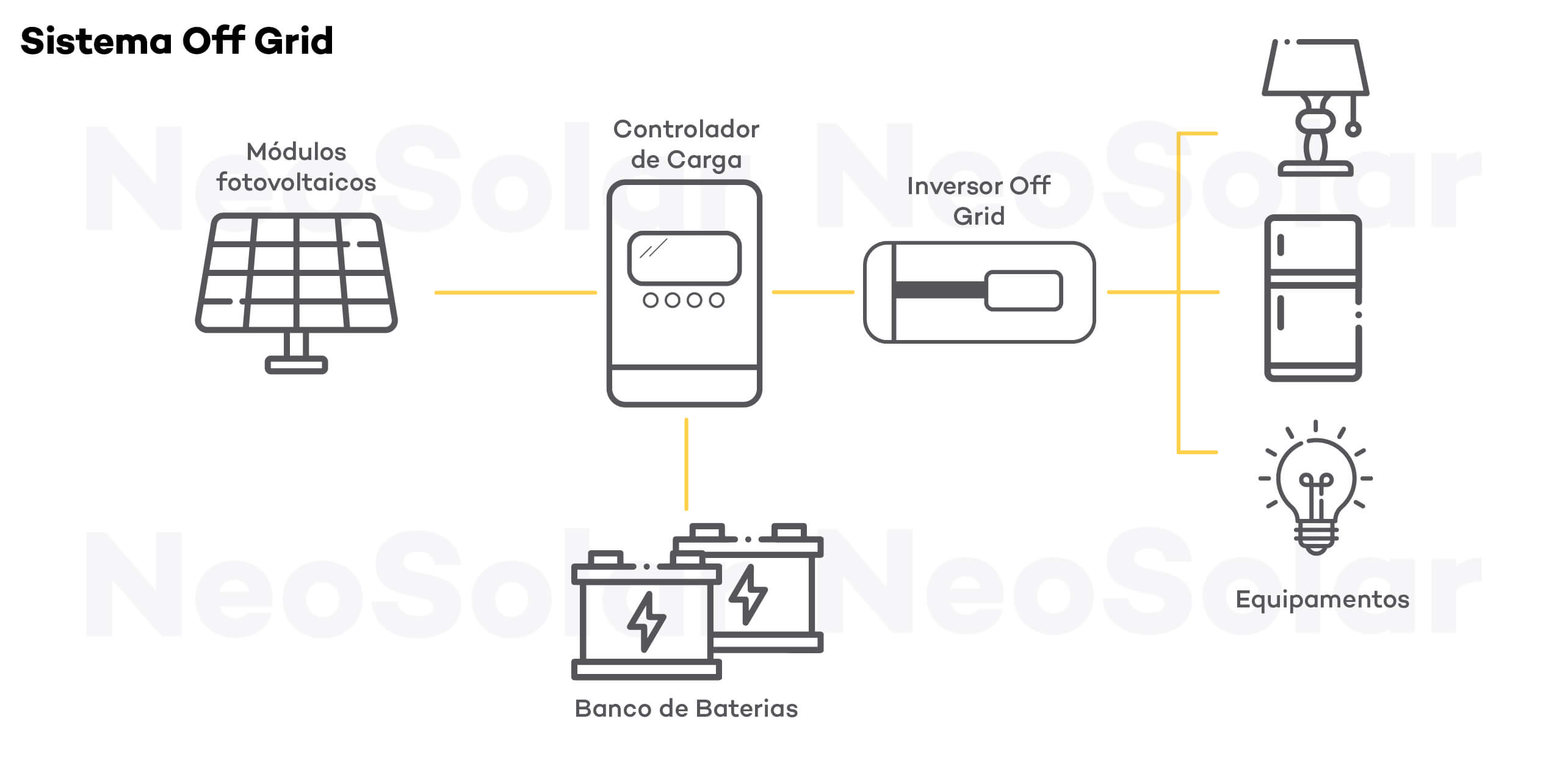

Um inversor Off Grid é um equipamento usado em sistemas de energia solar que funcionam de forma independente da rede elétrica. Ele converte a energia gerada pelos painéis solares (em corrente contínua – CC) em energia utilizável pelos aparelhos elétricos (em corrente alternada – CA).

Como o sistema Off Grid não está conectado à rede pública, ele depende do uso de baterias para armazenar a energia que será usada quando não há sol — como à noite ou em dias nublados.

Esse tipo de inversor é ideal para:

• Locais isolados, onde não há acesso à rede elétrica;
• Propriedades rurais;
• Pessoas que buscam autonomia energética ou segurança contra apagões.

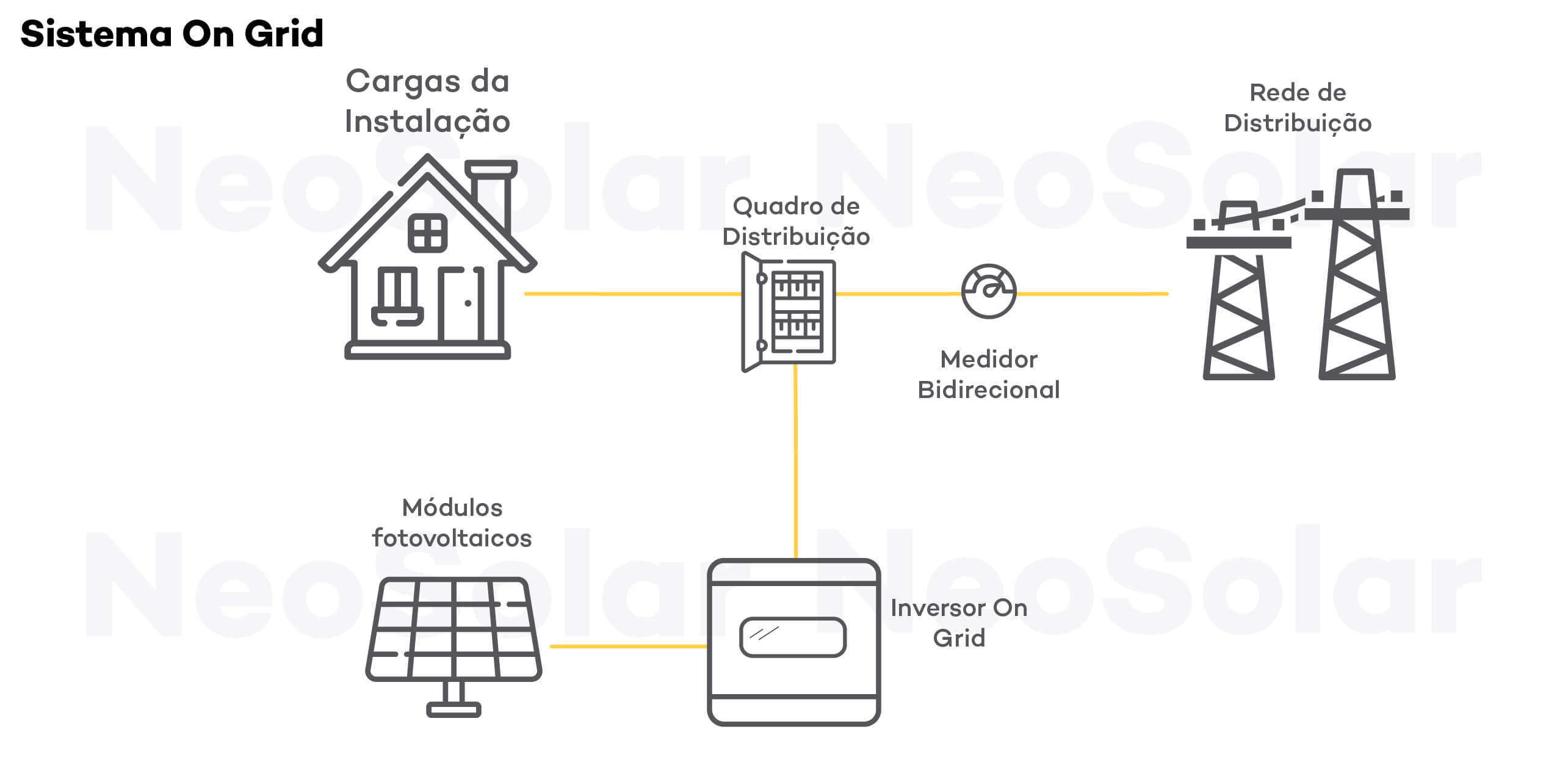

Um inversor solar On Grid é um tipo de inversor usado em sistemas de energia solar conectados à rede elétrica. Ele converte a energia gerada pelos painéis solares (em corrente contínua – CC) em energia em corrente alternada (CA) e a sincroniza com a rede elétrica.

A principal característica do sistema On Grid é que ele funciona em conjunto com a rede elétrica:

• Quando a energia solar gerada é maior do que o consumo, o excedente é injetado na rede, gerando créditos;
• Quando a geração é menor (como à noite), utiliza-se a energia da rede normalmente.

Esse sistema não usa baterias, o que o torna mais simples e com custo mais acessível.

É ideal para:

• Locais com rede elétrica estável;
• Quem quer reduzir a conta de energia,e também aproveitando os créditos gerados em caso de excedente de geração.

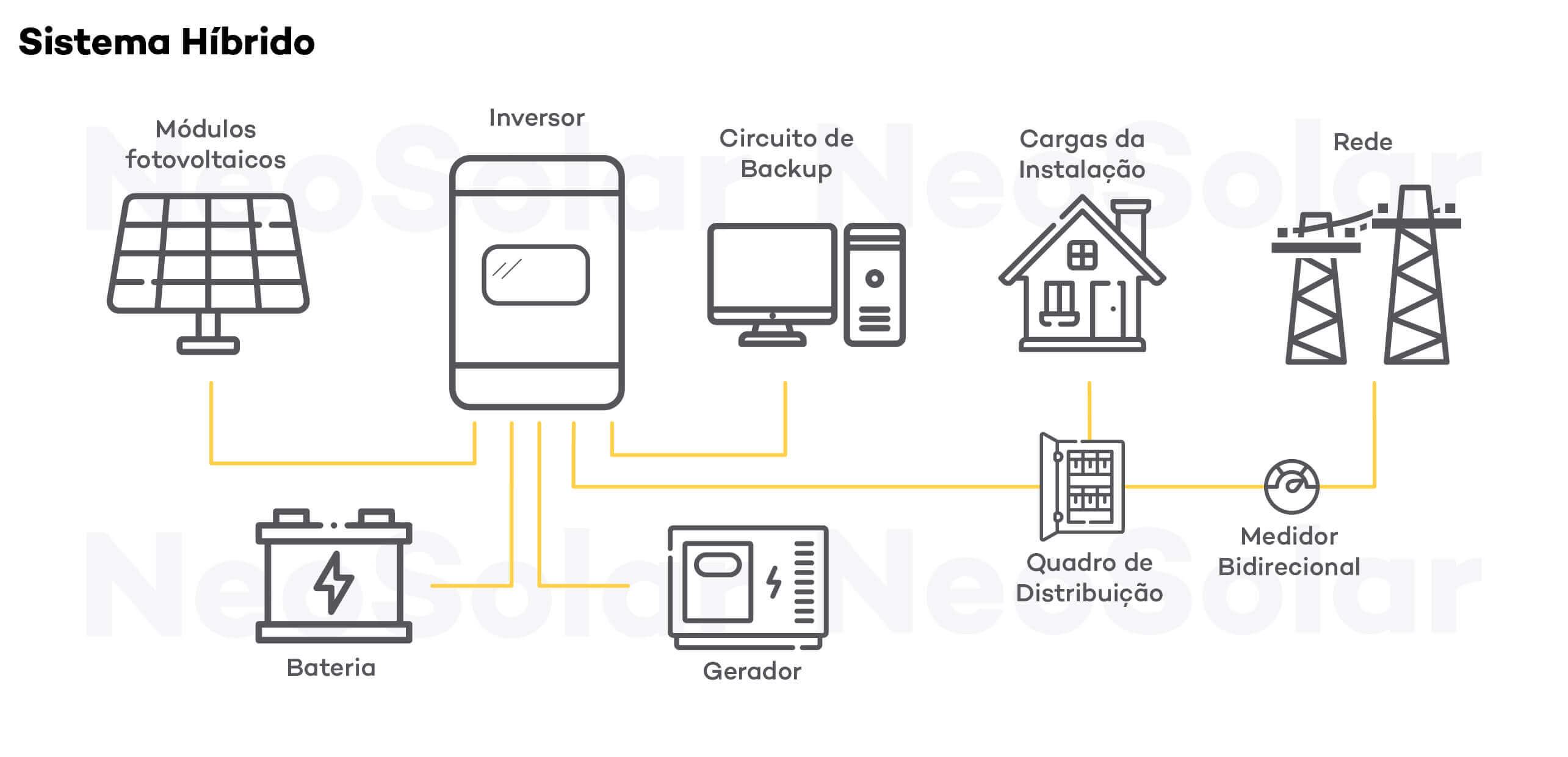

Um inversor híbrido é um equipamento que combina as funções dos inversores On Grid e Off Grid em um só aparelho. Ou seja, ele é capaz de trabalhar conectado à rede elétrica e também com baterias para armazenar energia.

Ele permite:

• Usar a energia gerada pelos painéis solares no momento da geração;
• Armazenar o excedente em baterias, para ser usado à noite ou em emergências;
• Enviar energia para a rede quando a produção for maior que o consumo;
• Consumir da rede quando necessário.

Esse tipo de inversor oferece mais flexibilidade e segurança, já que continua funcionando mesmo em casos de queda de energia — algo que os sistemas On Grid não conseguem fazer sozinhos.

É ideal para quem busca:

• Autonomia energética, mas sem abrir mão da conexão com a rede;
• Otimização no uso da energia solar ao longo do dia e da noite;
• Redução de custos com energia e mais proteção contra apagões.

O inversor On Grid Central, também conhecido como inversor centralizado, é indicado para usinas solares e projetos de grande porte. Esse tipo de inversor recebe a energia gerada por diversos strings fotovoltaicos, que são conectados por meio de uma "Combine Box" e encaminhados a um único otimizador MPPT para a conversão de corrente contínua (CC) em corrente alternada (CA).

Vantagens:

• Redução de custos com equipamentos, por exigir um número menor de inversores;
• Ideal para sistemas com alta geração centralizada.

Desvantagens:

• Menor flexibilidade no projeto e na instalação;
• Manutenção mais complexa, já que falhas podem afetar um volume maior do sistema;
• Pode impactar a eficiência em situações que exigem modularidade ou adaptações específicas.

O inversor String On Grid com múltiplos MPPTs é um dos modelos mais utilizados em sistemas de energia solar de pequeno e médio porte. Ele recebe energia de diferentes strings fotovoltaicos, sendo que cada string conta com um rastreador de ponto de máxima potência (MPPT) independente. Opera sem baterias, otimizando a eficiência do sistema.

Vantagens:

• Maior flexibilidade de instalação, permitindo diferentes orientações e inclinações dos módulos solares;
• Redução de perdas causadas por:Sombreamento parcial;
• Sujeira nos painéis;
• Falhas ou variações entre strings.
• Melhor desempenho em condições variáveis de luz;
• Possibilidade de paralelizar vários inversores, facilitando a expansão do sistema.

Aplicação:

• Projetos residenciais, comerciais e sistemas de pequeno a médio porte.

Observação:

• A maioria dos inversores On Grid modernos já conta com múltiplos MPPTs, proporcionando ganhos significativos de eficiência e adaptabilidade.

Também conhecidos como Microinversores On Grid ou micro inversores fotovoltaicos.

Aplicação:

• Sistemas fotovoltaicos de pequeno porte, como residências e pequenas empresas.

Principais características:

• Cada painel solar é conectado individualmente a um microinversor com MPPT próprio;
• Funcionam em extra baixa tensão no lado da corrente contínua (CC);
• Permitem monitoramento individual de cada módulo e inversor.

Vantagens:

• Maior segurança elétrica, graças ao funcionamento em extra baixa tensão;
• Mais flexibilidade na instalação, ideal para telhados com diferentes orientações ou sombreamento parcial;
• Redução no custo com proteções, pois dispensam dispositivos CC mais caros;
• Detecção rápida de falhas, com diagnóstico individual por painel/inversor;
• Possibilidade de operação em paralelo, aumentando a potência total do sistema conforme a necessidade.

Limitações:

• Capacidade de até 4 painéis por microinversor, o que pode limitar a aplicação em projetos maiores.
